부품 오투입 방지 시스템
-
제품개요
-

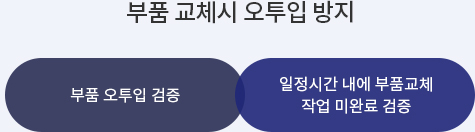

‘2S-SYSTEM’은 확장 가능한 SMT 부품 오투입 방지 시스템 입니다.
확장이 가능하여 오투입 방지 기능뿐만 아니라 고객이 원하는 기능(MES 및 자재관리 등)을 추가로 연결하여 사용가능한 패키지형 시스템입니다.
부품 교체 시 절차
-
-
STEP 01 장착 부품 소진
-
장착 부품 소진
-
-
-
STEP 02 작업지시서 발행/스캔 Scan NG
-
2S-SYSTEM 자체 발행
작업 모델 스캔(품명 확인)
-
-
-

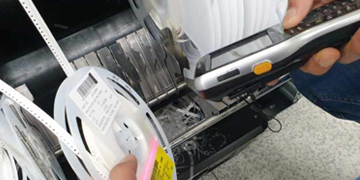

STEP 03 장착 부품 스캔 Scan NG
-
장착 중인 부품 스캔
-
-
-

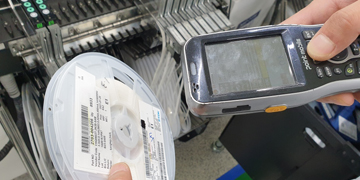

STEP 04 교체 부품 스캔 Scan NG
-
교체할 부품 스캔
-
-
-

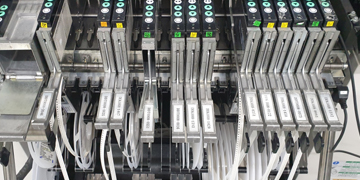

STEP 05 교체 부품 장착
-
교체 부품 장착
-
-
-

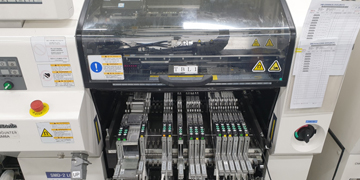

STEP 06 생산 진행
-
부품확인 완료
-

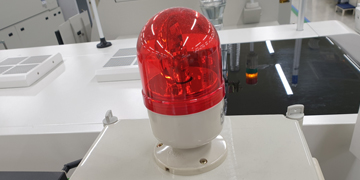

Line stop 기능
-
제품개요
-
'Line stop’기능은 초품검사, 부품 교체 검증 시 ‘Scan NG’ 발생하면 작동합니다.
작업자 임의로 생산 진행하지 못하며, 관리감독자의 확인 및 조치 후 정상적으로 생산 진행이 가능합니다.
시스템 특장점
| 구분 | 타업체 - 부품 오투입 방지 시스템 |  티에스에스 – 부품 오투입 방지 시스템 |
|---|---|---|
| 관련 특허 | · 관련 특허 인증 없음 | · 특허 등록 (특허번호: 제 1452255호) |
| 시스템 사용자 강제성 | · 시스템에 대한 사용자 강제성 없음 | · 사용자가 시스템을 사용하도록 유도 (강제성 부여) |
| 부품 리스트 검증 | · Feeder번호 잘못 입력 시 오투입 검증 불가 | · 마운트 N/C File과 Server의 BOM파일 비교 분석을 통한 부품 List 검증 |
| 생산 제어 | · 불량 발견시 즉각적인 대응 안 됨 (작업자가 수동으로 Line 정지) |
· Scan NG시 Line control 장비를 이용한 즉각적인 생산 제어 (Line stop 기능) |
| 부품 교체 시기 확인 | · 부품 교체시기 알 수 없음 | · Time Check 기능 (부품 교체시기 전·후 알림 기능) (부품 미교체, Scan NG → Line stop 부품 교체 후 Scan 미실시 → Line stop) |
| 설비연동 | · Mount 직접 연동 (설비 데미지 가능성) | · 설비간 Interface 제어를 통한 PCB 차단 |
